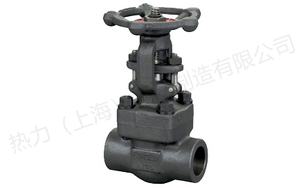

| 產品名稱： | 內螺紋與承插焊鍛鋼閘閥 | 產品型號： | Z11Y,Z61Y |
| 驅動方式： | 手輪 | 連接形式： | 螺紋,承插焊 |
| 結構形式： | 閘板 | 密封結構： | 自密封 |
| 壓力范圍： | 150LB-2500LB | 公稱通徑： | DN10-50 |
| 常用材質： | 鍛鋼,不銹鋼等 | 銘牌： | 熱力（上海）閥門制造有限公司品牌 |
| 產品說明 |
內螺紋與承插焊鍛鋼閘閥,鍛鋼承插焊閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。
標準材質細表：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
A182 F22 |
A182 F304 |
A182 F316（L） |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304（L） |
A276 F316（L） |
|
3 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304（L） |
A182 F316（L） |
|
4 |
密封圈 |
A182 F304L |
A182 F316L |
||
|
5 |
密封螺母 |
A105 |
A182 F304 |
A182 F304（L） |
A182 F316L |
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
7 |
銷釘 |
A276420 |
A182F304 |
||
|
8 |
墊圈 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
9 |
提升螺母 |
A19 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨 |
ＰＴＦＥ |
||
|
11 |
填料壓套 |
A276 420 |
A182 F304 |
||
|
12 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
13 |
填料壓板 |
A216WCB |
A351CF8 |
||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥桿螺母 |
A276 410 |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
油嘴 |
銅 |
|||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
||
內螺紋與承插焊鍛鋼閘閥相關尺寸圖:
