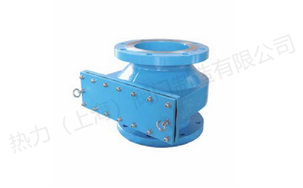

| 產品名稱: | 抽屜式阻火器 | 產品型號: | ZGB-II,ZGB-2 |
| 驅動方式: | 自動 | 連接形式: | 法蘭 |
| 結構形式: | 抽屜式 | 密封結構: | 阻火板 |
| 壓力范圍: | 1.6MPa | 公稱通徑: | DN50-DN500mm |
| 常用材質: | 碳鋼、不銹鋼等 | 銘牌: | 熱力(上海)閥門制造有限公司品牌 |
| 產品說明 |
抽屜式阻火器,ZGB-II抽屜式波紋阻火器產品概述:
抽屜式阻火器,又稱防火器,是國內沿用金屬網型阻火器,經公安部天津消防科學研究所與中國石化總公司北京設計院按照中華人民共和國國家標準GB5908-86聯合測度不合格,應更新?lián)Q代。
ZGB-II 抽屜阻火器,又稱ZH-I型抽屜阻火器,系新型波紋石油儲罐阻火器,是中國石化總公司北京設計院的最新科研成果,并獲國家專利。經公安部天津消防科學研究所檢測符合國家標準GB5908-86的規定。
ZGB-II 抽屜阻火器結構特點:
1、結構合理、重量輕、耐腐蝕。
2、易檢修、安裝方便,檢查時不用拆卸呼吸閥。
3、阻火器芯子采用不銹鋼材料,耐腐蝕,易于清洗。
ZGB-II 抽屜阻火器性能:
1、防爆性能合格(ⅡA級),連續13次阻爆性能試驗每次都能阻火。
2、耐燒性能合格,耐燒試驗1小時無回火現象。
3、水壓試驗合格。
ZGB-II 抽屜阻火器適用范圍:
1、 ZGB-II抽屜阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品,如:汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐。
2、可易呼吸閥配套適用,也可單獨使用。
3、內浮頂油罐通氣管上。
4、加油站地下油罐通氣管上。

執行標準
設計規范:GB5908-86
試驗與檢驗: GB1347-92
法蘭連接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
產品標識:GB/T 12220
供貨規范:JB/T 7928
性能參數
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~1.6MPa |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |

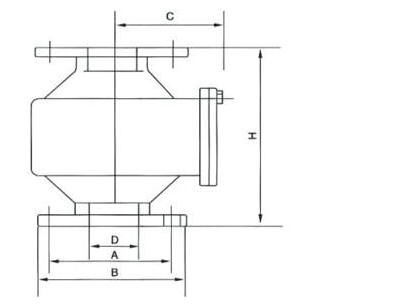

主要外形尺寸
| 規格 | 尺寸 | ||||
| D | A | B | C | H | |
| DN50 | 50 | 110 | 140 | 114 | 210 |
| DN100 | 100 | 170 | 205 | 150 | 284 |
| DN150 | 150 | 225 | 260 | 185 | 375 |
| DN200 | 200 | 280 | 315 | 230 | 445 |
| DN250 | 250 | 335 | 370 | 276 | 500 |
| DN300 | 300 | 395 | 435 | 276 | 500 |
| DN400 | 400 | 495 | 535 | 335 | 520 |
| DN500 | 500 | 600 | 640 | 400 | 550 |
