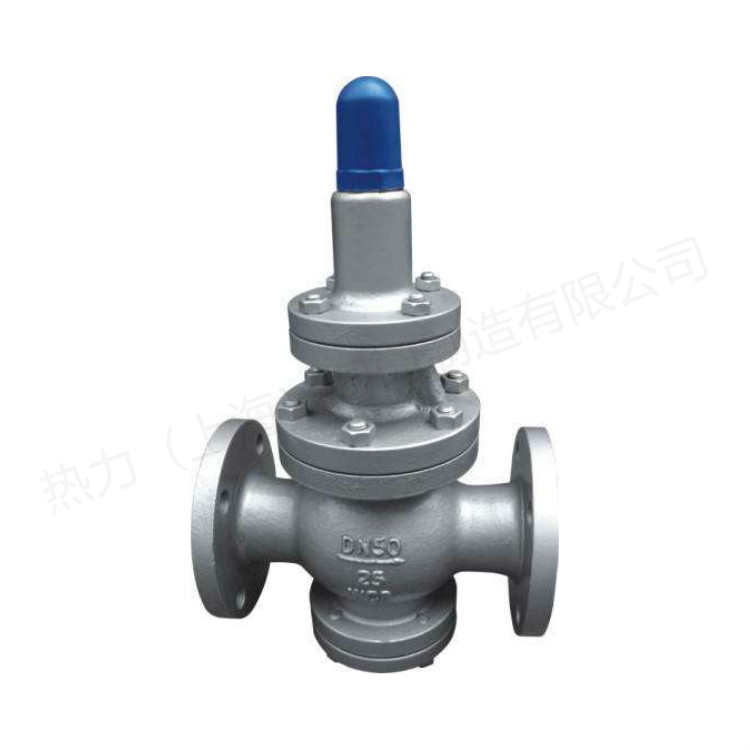

Y43H蒸汽減壓閥
產品簡介
?? 先導活塞式蒸汽減壓閥 概述: Y43H先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、
訂購熱線：15901990488
021-57520210
產品介紹
??
先導活塞式蒸汽減壓閥概述:
Y43H先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，
通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
 一、Y43H先導活塞式蒸汽減壓閥簡介：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、
膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 主產品主要用于蒸汽管路，起減壓穩壓作用。
二、Y43H先導活塞式蒸汽減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 GB12245-1989
*：殼體試驗不包括膜片、頂蓋
三、Y43H先導活塞式蒸汽減壓閥主要零件材料：
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥盤 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13/銅合金
活塞環 合金鑄鐵
導閥座 導閥桿 2Cr13
膜片 1Cr18Ni9Ti
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn
四、Y43H先導活塞式蒸汽減壓閥流量系數(Cv)
DN  15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400  500
Cv  1  2.5  4  6.5  9  16  25  36  64  100  140  250  400  570  780  1020  1500
五、Y43H先導活塞式蒸汽減壓閥外形尺寸：

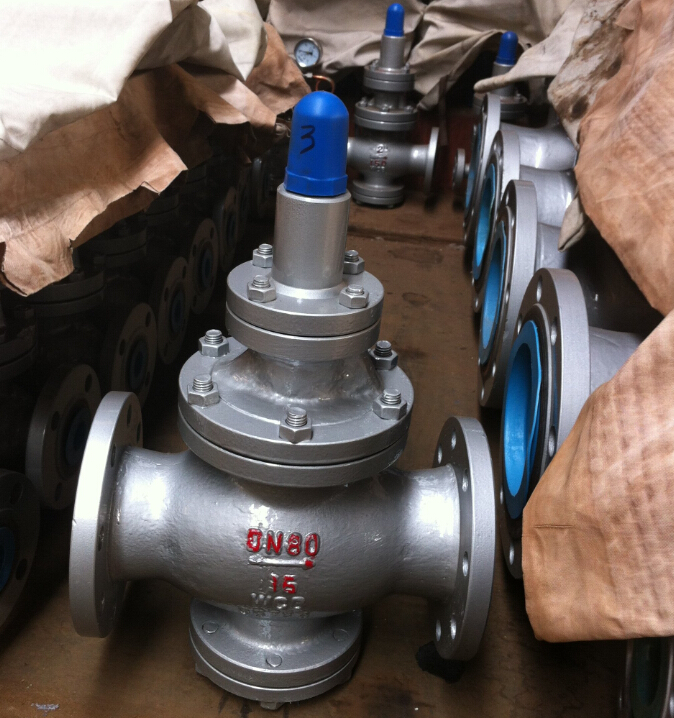

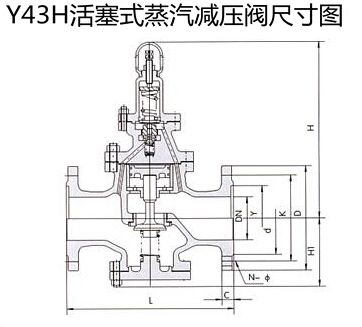

Y43H先導活塞式蒸汽減壓閥   Y43H先導活塞式蒸汽減壓閥結構圖
1、外形尺寸(PN1.6-4.0)：?jiǎn)挝唬簃m
公稱通徑
DN 		 外 形 尺 寸
L  H  Hl
1.6/2.5MPa  4.0MPa
15  160  180  295  90
20  160  180  330  98
25  180  200  330  110
32  200  220  330  110
40  220  240  345  125
50  250  270  345  125
65  280  300  350  130
80  310  330  385  160
100  350  380  385  170
125  400  450  400  200
150  450  500  415  210
200  500  550  475  240
250  650  525  290
300  800  580  335
350  850  620  375
400  900  660  405
450  900  730  455
500  950  750  465
2、外形尺寸(PN6.4-16.0)：?jiǎn)挝唬簃m
公稱通徑
DN 		 外 形 尺 寸
L  H  Hl
6.4MPa  10.0/16.0MPa
15  180  180  305  105
20  180  200  340  105
25  200  220  340  120
32  220  230  340  120
40  240  240  355  135
50  270  300  355  135
65  300  340  360  140
80  330  360  395  17
100  380  400  185
125  450  415  215
150  500  430  225
200  550  495  260
250  650  545  310
300  800  600  355
350  850  640  395
400  900  690  435
500  950     780  495
