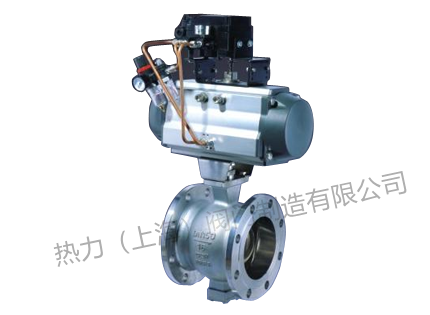

設計規范 |
連接法蘭 |
結構長度 |
試驗與檢驗 |
|
GB/T12237 |
JB/T79.1-79.4 |
ASME B16.10 |
GB/T 13927 、ISO5208 |

|
設計規范 |
連接法蘭 |
結構長度 |
試驗與檢驗 |
|
GB/T12237 |
JB/T79.1-79.4 |
ASME B16.10 |
GB/T 13927 、ISO5208 |
|

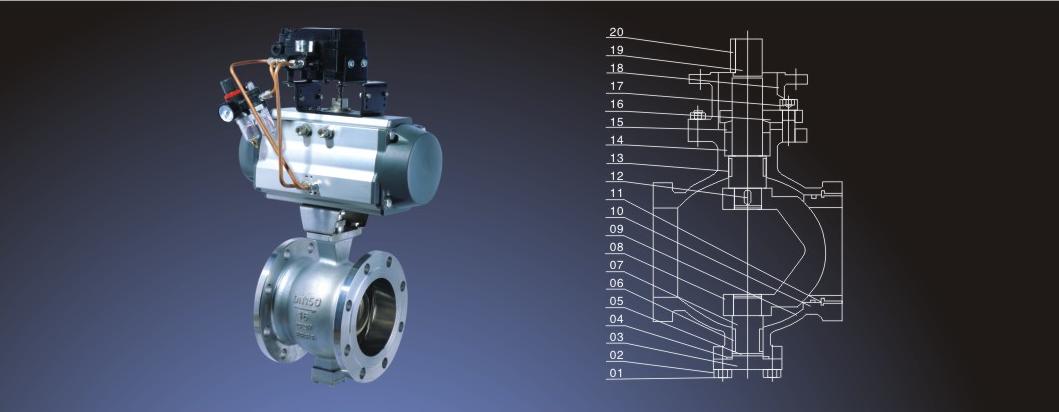

序號
|
材料標準/零件名稱
|
零件牌號
|
序號
|
材料標準/零件名稱
|
材料牌號
|
||||||
|
碳鋼
|
不銹鋼
|
碳鋼
|
不銹鋼
|
||||||||
|
GB
|
API
|
GB
|
API
|
GB
|
API
|
GB
|
API
|
||||
|
01 |
雙頭螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
11 |
閥座 |
2Cr13 潘氮 |
A276-410 滲氮 |
lCr18Ni9Ti lCr18Ni 12Mo2Ti 滲氮 |
F304/F316/ |
|
02 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
12 |
球體鍵 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |
|
03 |
底蓋 |
25 |
A105 |
1Cr18Ni9Ti |
F304/F316/ |
13 |
上閥桿軸承 |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
|
04 |
墊圈 |
氟橡膠;PTFE;金屬夾石墨 |
14 |
閥桿填料 |
石墨 |
||||||
|
05 |
止推軸承 |
|
金屬夾PTFE |
|
15 |
填料壓環 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
06 |
下閥桿軸承 |
|
金屬夾PTFE |
|
16 |
填料壓蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
|
07 |
下閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
17 |
螺釘 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
08 |
球體 |
ZG1Cr18Nt9Tl 滲氮 |
CF8滲氮 |
lCr18Ni9Ti 1Cr18Ni 12Mo2Ti滲氮 |
F304/F316/ F304L/F316L 滲氮 |
18 |
支架 |
WCB |
WCB |
WCB |
WCB |
|
09 |
閥體 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
19 |
上閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|
10 |
閥座O形圈 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
20 |
鍵 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |

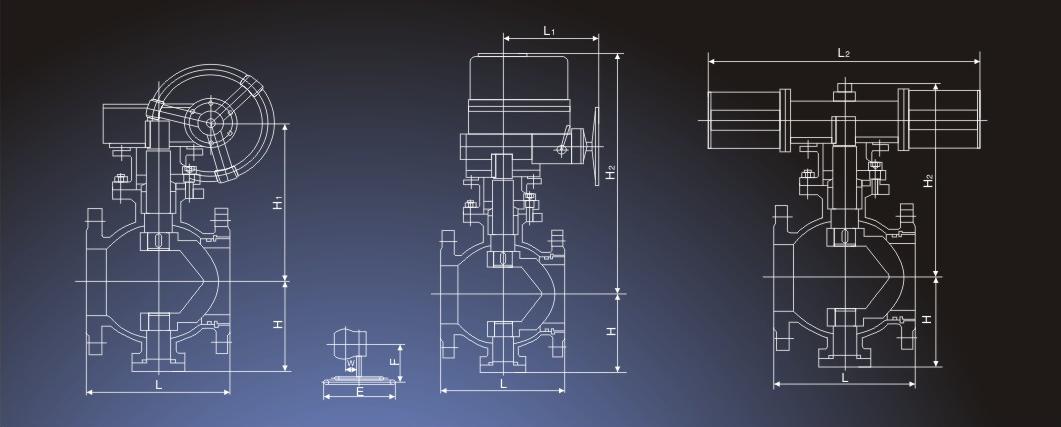

◆主要外形連接尺寸 PN1.6 MPa
|
DN(mm)
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
WT(Kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
|
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
|
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
|
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
|
◆主要外形連接尺寸 PN2.5 MPa
|
DN(mm)
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
WT(Kg) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
1030 |
2100 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
420 |
|
L1 |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
400 |
400 |
|
|
氣動 |
H3 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1205 |
1295 |
|
L2 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
2840 |
|
