調節閥系列

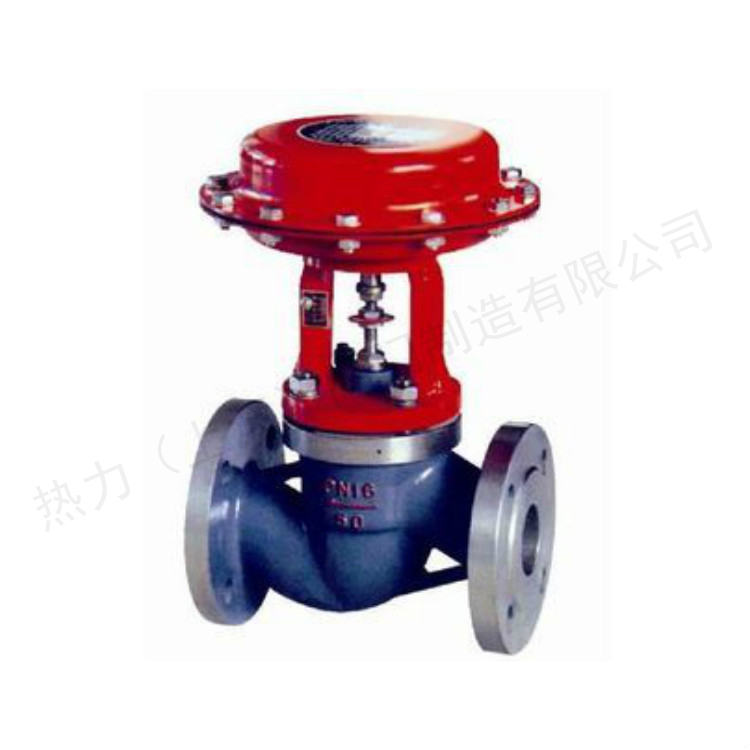

氣動薄膜(活塞)切斷閥
產品簡介
產品概述 ZMQ、ZSQ型氣動薄膜(活塞) 切斷閥 采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
訂購熱線：15901990488
021-57520210
產品介紹

產品概述

ZMQ、ZSQ型氣動薄膜(活塞)切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、
壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。本系列產品有薄膜式、活塞式兩種。
閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，
公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。

結構特點

  • 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30%，重量可減輕約30%。
  • 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30%。
  • 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
  • 平衡型閥內件，提高了切斷閥的許用壓差。
  • 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
  • 活塞式執行機構，操作力大，使用壓差大。

主要性能技術參數

公稱通徑DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
額定流量系數kv
套筒


11
20
30
48
75
120
190
300
480
760
單座
5
7
11
20
30
48
75
120
190
300
480
760
三通
額定行程
8
12
20
25
40
50
允許泄漏量
硬密封（L/H）
套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
軟密封（ml/min）
無
介質溫度℃
-200～+200、-40～+450
膜片有效面積（cm2）（薄膜式切斷閥）
100
200
400
600
1000
公稱壓力PN(MPa)
1.6　4.0　6.4
允許壓差（MPa）
單座
6.4
6.4
3.8
2.5
2.9
1.8
2.0
1.3
0.83
0.8
0.55
0.52
套筒
6.4
信號壓力KPa
200（薄膜片）
閥體
Ht200 ZG230-450\ZG1Cr18Ni9Ti
閥塞套筒
1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥芯、閥座
1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料
聚四乙烯　柔性石墨
可配附件
空氣過濾減壓器、電磁閥、閥位回訊器等

氣動薄膜切斷閥

公稱通徑
15
20
25
32
40
50
65
80
100
125
150
200
額定流量系數
5
8
12
17
29
43
70
110
165
275
440
690
A(mm)
194
230
306
394
496
L(mm)
PN16
150
160
180
200
230
290
310
350
400
480
600
PN64
230
260
300
340
380
430
500
550
650
D(mm)
PN16
95
105
115
140
150
165
185
200
220
250
285
340
PN64
105
130
140
155
170
180
205
215
250
295
345
415
H2(mm)
325
346
360
369
477
517
540
742
822
877

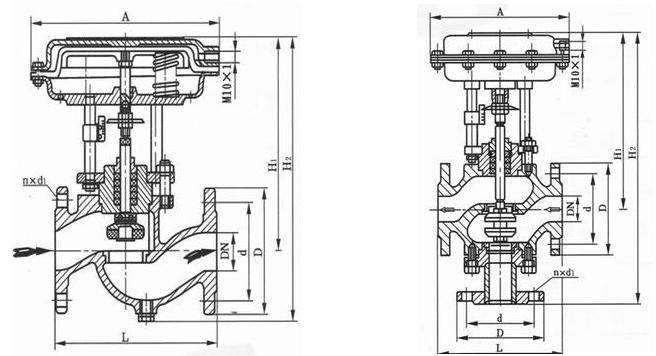

產品外形尺寸圖

ZMQP（M）氣動薄膜切斷閥外形尺寸圖
