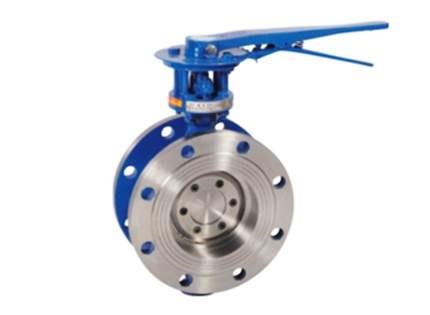

手柄法蘭式金屬硬密封蝶閥
產品簡介
手柄法蘭式金屬硬密封蝶閥 產品概述 用途 本蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。 產品特點 執行標準 設
訂購熱線：15901990488
產品介紹
- 手柄法蘭式金屬硬密封蝶閥
- 產品概述
用途
- 產品特點
♦執行標準
|
設計與制造 |
法蘭連接 |
結構長度 |
試驗與檢驗 |
|
GB/T 12238 JB/T 8527 |
GB/T9113 GB/T 9115 JB/T 79 |
GB/T 12221 |
GB/T 13927 JB/T9092 |
- 產品材料表
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼 |
|
蝶板 |
鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼 |
|
閥座 |
不繡鋼、堆焊司太立等硬質合金 |
|
密封圈 |
不繡鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料 |
|
軸套 |
奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10 |
|
填料 |
柔性石墨、PTFE |
|
填料壓蓋 |
鑄鋼、不繡鋼 |
|
支架 |
鑄鋼、不繡鋼 |
- 產品參數
♦主要技術參數
♦主要外形連接尺寸
|
公稱通徑 |
DN(mm) |
50-150 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品及酸類腐蝕性介質等 |
||||
|
適用溫度 |
碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ |
||||
♦主要外形連接尺寸
|
DN
|
結構長度（標準值）
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
參考重量
|
||||||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||||||||
|
毫米mm
|
英寸Inches
|
L |
W |
H |
H1 |
D
|
D1 |
D2
|
Z-d |
D
|
D1 |
D2
|
Z-d |
D
|
D1 |
D2
|
Z-d |
(kg) |
|
40 |
1 1/2 |
106 |
265 |
300 |
235 |
150
|
110 |
85
|
4-18 |
150
|
110 |
85
|
4-18 |
150
|
110 |
85
|
4-18 |
12 |
|
50 |
2 |
108 |
265 |
325 |
240 |
165
|
125 |
99
|
4-18 |
165
|
125 |
99
|
4-18 |
165
|
125 |
99
|
4-18 |
14 |
|
65 |
2 1/2 |
112
|
265 |
340 |
250 |
185
|
145 |
118
|
4-18 |
185
|
145 |
118
|
4-18 |
185
|
145 |
118
|
8-18 |
17 |
|
80 |
3 |
114
|
320 |
355 |
255 |
200
|
160 |
132
|
8-18 |
200
|
160 |
132
|
8-18 |
200
|
160 |
132
|
8-18 |
20 |
|
100 |
4 |
127
|
320 |
400 |
275 |
220
|
180 |
156
|
8-18 |
220
|
180 |
156
|
8-18 |
220
|
190 |
156
|
8-22 |
22 |
|
125 |
5 |
140
|
340 |
435 |
300 |
250
|
210 |
184
|
8-18 |
250
|
210 |
184
|
8-18 |
250
|
220 |
184
|
8-26 |
37 |
|
150 |
6 |
140
|
390 |
455 |
310 |
285
|
240 |
211
|
8-22 |
285
|
240 |
211
|
8-22 |
285
|
250 |
211
|
8-26 |
43 |
