◆產品特征
1、公稱壓力：1.6—6.4MPa
2、適用溫度范圍：-20—185℃
3、適用介質：水、油、氣及某些腐蝕性液體。
4、承插焊標準(SW)：GB/T12224
歡迎進入熱力（上海）閥門制造有限公司網站
全國服務熱線
15901990488
產品推薦
聯系我們
地址：上海市寶山區楊泰路196號229A
聯系電話：15901990488
傳真：15901990488
Q Q：585899678
聯系電話：15901990488
傳真：15901990488
Q Q：585899678
球閥系列

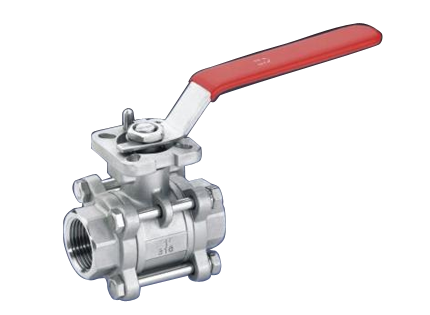

三片式承插焊球閥
產品簡介
三片式承插焊球閥 產品概述 ◆產品特征 1、公稱壓力：1.66.4MPa 2、適用溫度范圍：-20185℃ 3、適用介質：水、油、氣及某些腐蝕性液體。 4、承插焊標準(SW)：GB/T12224 產品特點 產品材料表
訂購熱線：15901990488
產品介紹
- 三片式承插焊球閥
- 產品概述
◆產品特征
1、公稱壓力：1.6—6.4MPa
2、適用溫度范圍：-20—185℃
3、適用介質：水、油、氣及某些腐蝕性液體。
4、承插焊標準(SW)：GB/T12224
- 產品特點
- 產品材料表
◆主要零件材料
|
序號
|
零件名稱
|
材質
|
|
|
不繡鋼
|
碳鋼
|
||
|
1 |
閥體 |
不繡鋼 |
碳鋼 |
|
2 |
密封圈 |
聚四氟乙烯 |
聚四篥乙烯 |
|
3 |
閥蓋 |
不繡鋼 |
碳鋼 |
|
4 |
球體 |
不繡鋼 |
不繡鋼 |
|
5 |
閥桿 |
不繡鋼 |
不繡鋼 |
|
6 |
螺母 |
不繡鋼 |
FCD45 |
|
7 |
墊圈 |
不繡鋼 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不繡鋼 |
不繡鋼 |
|
10 |
閥桿螺母 |
不繡鋼 |
B7 |
|
11 |
墊圈 |
不繡鋼 |
FCD45 |
|
12 |
填料壓蓋螺母 |
不繡鋼 |
不繡鋼 |
|
13 |
填料 |
聚四氟乙烯 |
聚四M乙烯 |
|
14 |
止推墊圈 |
聚四氟乙烯 |
聚四氟乙烯 |
|
15 |
填料 |
聚四氟乙烯 |
聚四氟乙烯 |
|
16 |
螺栓 |
不繡鋼 |
B8 |
- 產品參數

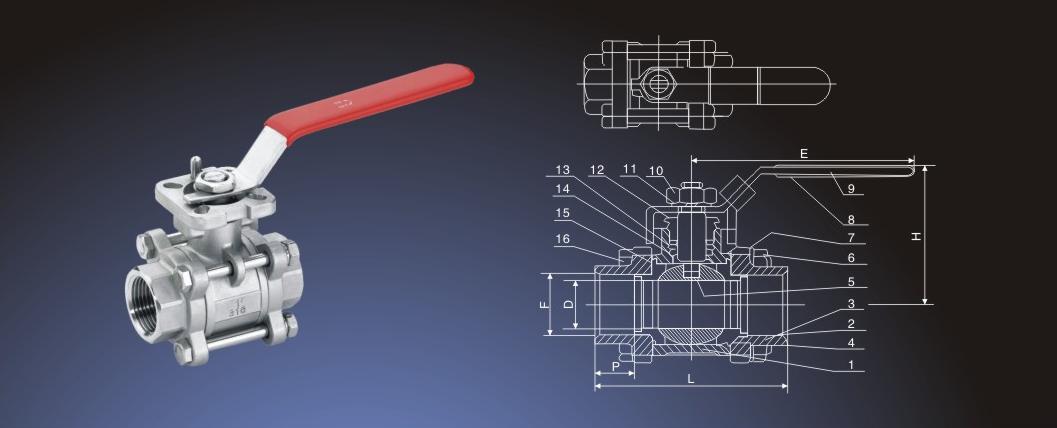

◆主要外形連接尺寸 Q61F-PN1.6MPa
|
NPS（in）
|
1/4“
|
3/8“
|
1/2“
|
3/4“
|
1“
|
11/4“
|
11/2“
|
2“
|
21/2“
|
3“
|
4“
|
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
l48 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F
|
14.1
|
17.6
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
